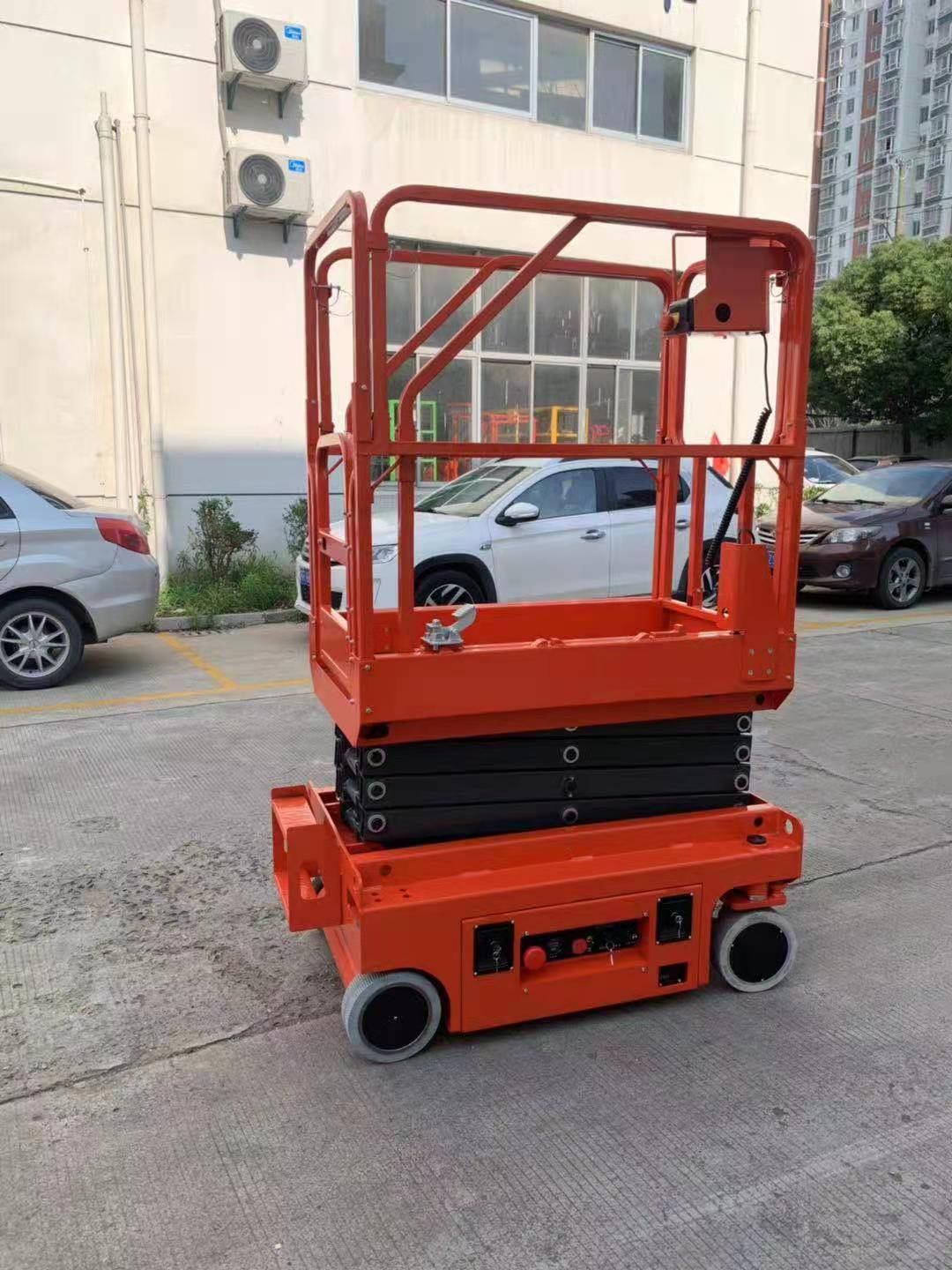

自行剪叉升降平台MX450S
一、主要技术参数
|
机器型号 |
MX450S |
|
|
平台承载能力 |
240Kg |
|
|
工作高度 |
6.5m |
|
|
平台最大高度 |
4.5m |
|
|
整车外形尺寸 |
长1.47*宽0.76* 高1.97（护栏未折叠）m |
|
|
整机高度 |
1.56(护栏折叠） |
|
|
平台延伸 |
0.55m |
|
|
延伸载重 |
100kg |
|
|
平台尺寸 |
1.3*0.7m |
|
|
爬坡度 |
25% |
|
|
最小转弯半径 |
0 |
|
|
行驶速度 |
收起状态 |
4km/h |
|
升起或延伸状态 |
0.5km/h |
|
|
离地间隙 |
0.05m |
|
|
驱动轮尺寸 |
φ0.23*0.08 |
|
|
举升电机 |
24V/0.8kw |
|
|
驱动电机 |
24V/0.4KW*2个 |
|
|
免维护电池 |
12V*2块80AH |
|
|
充电器 |
24V/12A |
|
|
重量 |
850kg |
|
二、主要配置表
|
名称 |
品牌 |
|
液压动力单元 |
海克曼/金维克 |
|
蓄电池 |
川西/京球 |
|
充电机 |
汤骏/硕元 |
|
控制器 |
上海乐詹 |
|
控制手柄 |
上海乐詹 |
|
驱动电机 |
拜特/凤凰动力 |
|
橡胶油管 |
青岛橡六 |
|
电器 |
正泰 |
|
机构总称 |
零部件名称 |
详解 |
|
|
液压控制机构 |
液压动力单元 |
整体式动力单元 |
|
|
油缸（进口油封） |
起升构件 |
|
|
|
手动下降阀 |
手动紧急下降。 |
|
|
|
电动控制机构
|
转向电机 |
驱动行走，转向 |
|
|
控制手柄 |
平台上控制升降、行走、转向、快慢速转换等 |
平台上控制升降，带急停功能 |
|
|
地面控制系统 |
平台下控制升降，转换开关上下控，急停功能 |
|
|
|
直流控制器 |
控制直流电机工作 |
|
|
|
电磁阀（线圈） |
控制油路 |
|
|
|
上升限位开关 |
限定起升的最高高度。 |
|
|
|
蓄电池 |
电源，免维护 |
|
|
|
充电器 |
补充电源 |
|
|
|
|
电源切断开关 |
电源的开启与闭合。 |
|
|
|
电机 |
驱动液压泵头进行工作 |
|
|
|
护栏 |
可折叠，缩小高度。 |
|
|
|
行走轮 |
行走 |
|
|
机械机构
|
安全检修支架 |
装配于机身上，安全支撑。方便检修。 |
|
|
运输叉车孔 |
为运输设计。 |
|
|
|
|
延伸平台 |
平台水平延伸，扩大工作范围与解决 L 型场地难题 |
|
三、整机结构说明
四、简介及技术特点
MX系列全自走剪叉式高空作业平台使许多困难危险的工作变得更加容易化，例如：室内外清洁(天花板，幕墙，玻璃窗，屋檐，雨蓬，烟囱等)，广告牌的装置和维护，路灯和交通标志的装置和维护等。这种高空升降平台的特点是小巧灵活，方便快捷。可以用一部升降平台代替脚手架来达到您需要的高度，解决您的难题。同时，还可以节省您的费用和宝贵的时间。特别适合于机场候机楼、车站、码头、商场、体育场馆、小区物业、厂矿车间等较大范围的高空连续作业。
产品特点：
1、安全认证
取得CE 认证。
2、高空作业可行走
它具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
3、无级变速
只需一个人操作，所有的动作均在工作台上用操作手柄控制，电机为无级变速。有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。
4、大角度转向系统
采用差速转向原理，设计0角度转向系统，使得该机具有优良的灵活性。
5、智能充电系统
配置全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。
6、延伸平台 （此为选配项目）
工作平台可移出，扩大了工作范围，可满足部分用户的特殊需要。
7、停电自锁功能
在停电或突然断电时会自动锁止在当时高度
8、绿色环保
由于该机采用直流蓄电池动力，本机可安全安静的适合室内或室外工作。
9、应急装置
设置有紧急下降系统
